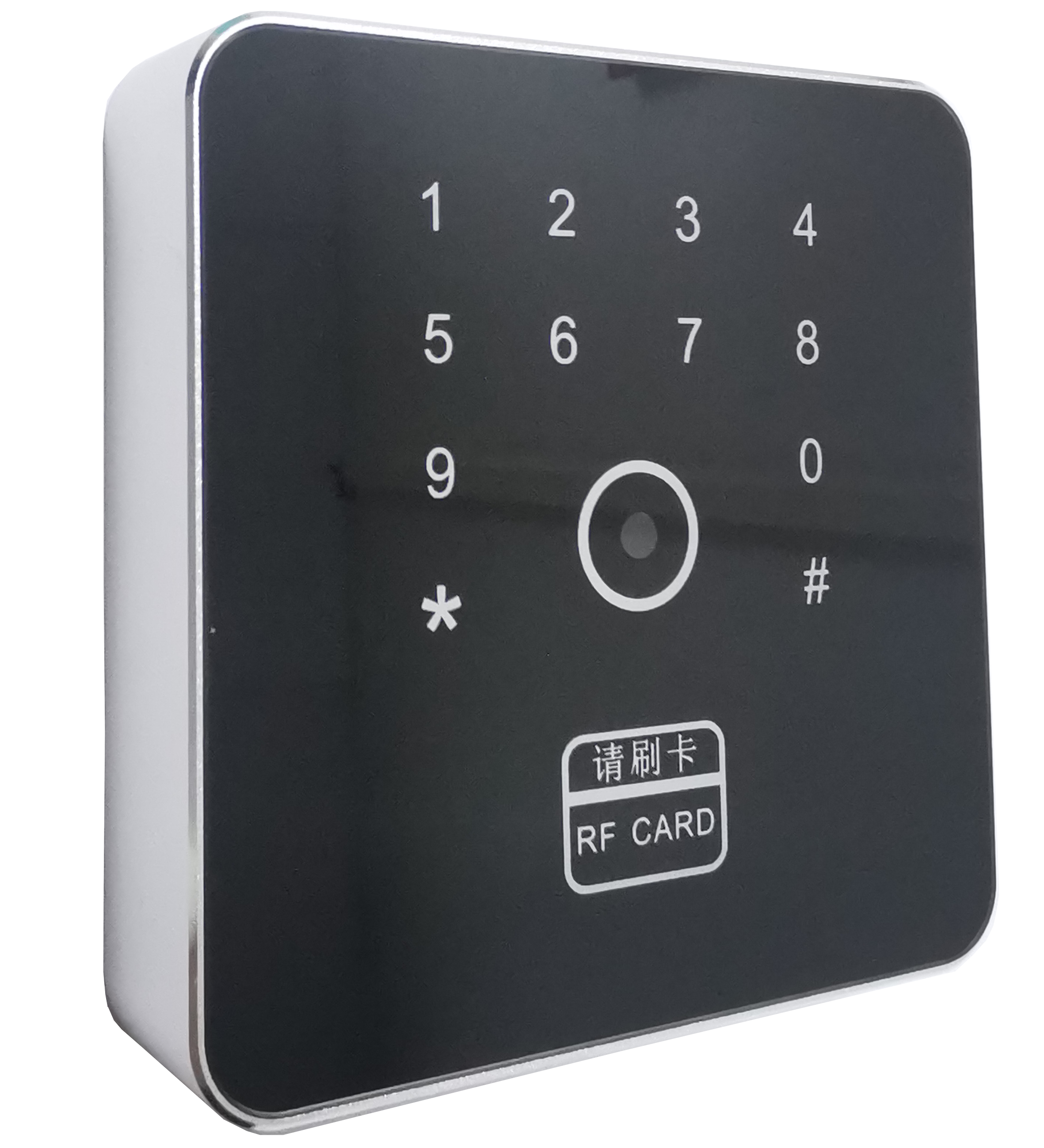

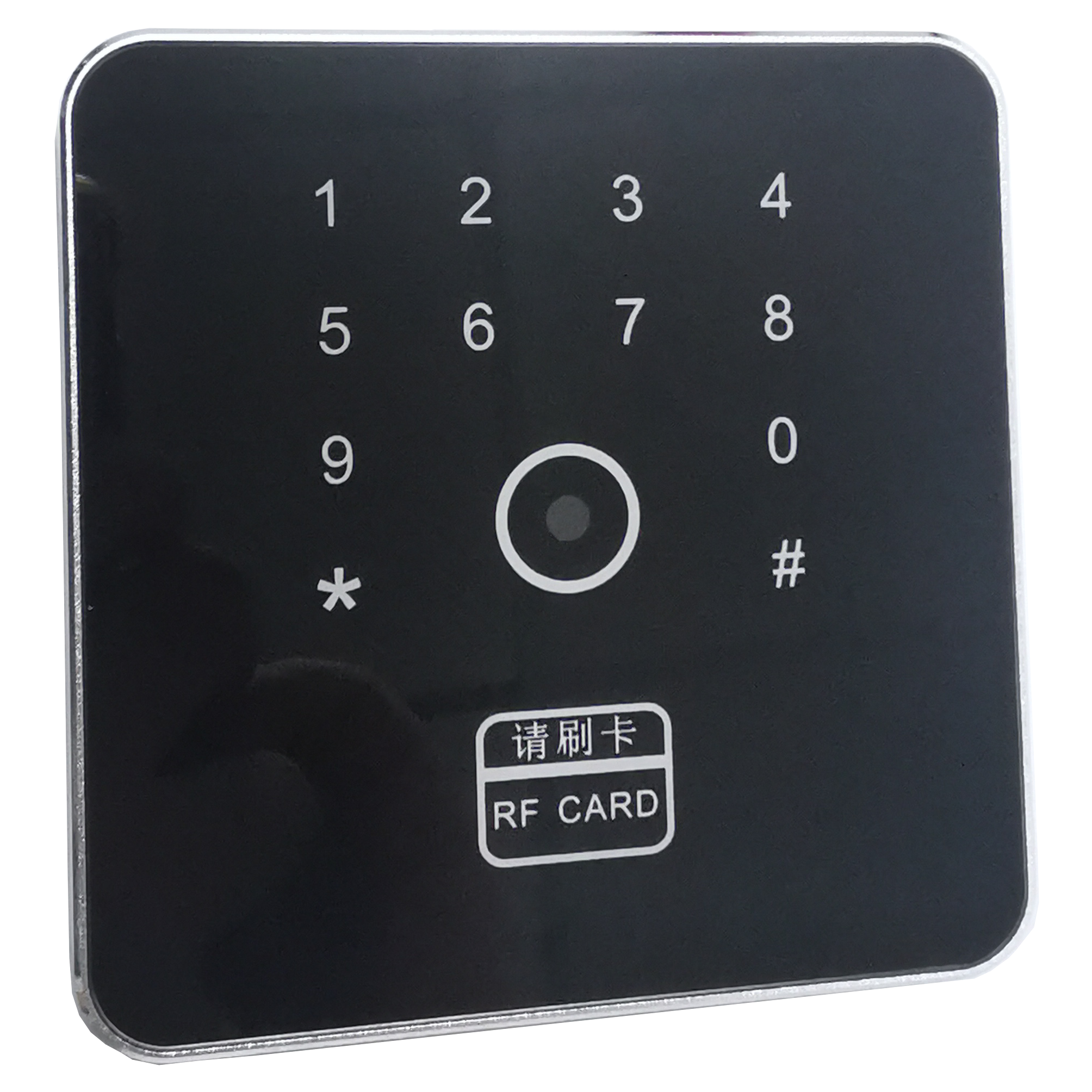

SN8600JK 网络联网密码一体机

二维码
型号 SN8600JK
类型 TCP 一体机
尺寸 86*86*17
规格
材质 铝合金外壳
卡片容量 160000
记录容量 130000
品牌 深瑞
微信客服
电器参数产品详情接线图

一,   电气参数:

输入电压:

DC10-15V

工作电流:

静态:<150毫安

工作湿度:

0%-98%(无凝结)

工作温度:

-25℃-60℃

CPU

ARM-4内核   148MHZ

通讯模式:

TCP/UDP

存储器

FLASH存储器,100M速率

操作系统:

FREERTOS

二维码:

支持QR码(选配)

远程升级

TCP远程升级

卡类型:

IC

键盘

电容式键盘(选配)

二,   端口定义:

序号

端口说明

颜色

标识

1

电源输入正极

DC12V

2

电容输入负极

GND     (注意:不能做其他输入端GND)

3

继电器常开端

NO

4

继电器公共端

COM

5

继电器常闭端

NC

6

开门按钮输入端

IN

7

门磁信号输入端

绿

DR

8

消防联动输入端

AO

9

尾随输入端

WS

10

数字地

GND   (可做消防,门磁,开门按钮GND)


1,   采用ST ARM-M4 内核 148MHZCPU,速度快

2,   采用FREERTOS操作系统,支持多线程,支持双服务器,方便对接

3,   采用QSPI接口访问FLASH存储器,速度100M,为普通SPI接口20倍

4,   卡片容量16万,响应速度<0.2s, 记录容量13万.

5,   支持自动时间校正,设备会自动和服务器同步时间。

6,   CPU自带时钟功能,采用超级法拉电容为时钟供电,终身不用换电池。

7,   支持二维码识别功能,动态加密.

8,   支持IC卡,可定制IC加密或者CPU卡,卡有效期,双卡开门等,并支持多种开门模式。

9,   支持在线升级程序。

10,支持多次非法卡报警、闯入,超时,尾随,消防等功能。

11,支持开门按钮,门磁,门状态监控等功能。

12,支持二维码刷卡开门,二维码可设置有效期。

13,支持密码开门,可以设置公共密码或者个人密码

14,支持微信小程序远程开门(选配,需付费)

15, 支持个人密码,公共密码,挟持密码


1,   驱动电锁接线图(锁专用电源)


2,   驱动电锁接线图(普通电源)


3,   控制电动门



一,   使用注意事项:

1,   本产品为射频敏感设备,IC卡工作频率为13.56MHZ,请远离该波段射频源。

2,   本产品在有手机干扰器环境可能无法使用,请注意使用场合。

3,   本产品有二维码摄像头设备,尽量安装方向不要逆光安装,可能会造成识别迟钝。

4,   本产品尽量不要安装到阳光直射地方,表面温度超60℃或低温温度低于-25℃,可能造成设备工作异常

5,   尽量不要安装到雨淋地方,如果实在不能避免,可上、左、右打玻璃胶,切记下面不能打胶,会造成出水孔堵塞。
